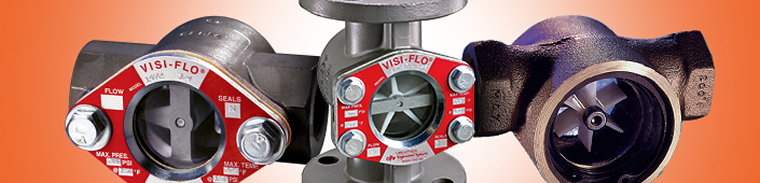

OPW VISI-FLO 视镜流量指示器 VISI-FLO® Sight Flow Indicators
流量视镜

OPW工程系统公司提供对作业中的流体进行监控、检测和显示的产品。无论客户是监控石石油产品、液化气体、溶剂,或是危险的、腐蚀性化学品,OPW的仪器及配件都将帮助客户控制这些流体。OPW提供完整系列的可视流量指示器,包括流行的VISI-FLO系列。OPW可视流量指示器提供了一种快速、可靠和便宜的途径,通过该途径可以核对流速和流向,以及监控流体管线中颜色和澄清度。OPW可视流量指示器各种尺寸、形式和材质可用于广泛的工业应用中,所有OPW可视流量指示器都通过了1.5倍的额定压力测试,从而确保其在恶劣的使用环境中拥有- 大的可靠性。

OPW工程系统公司具有60多年视镜器的生产经验。在多年的产品设计和制造过程中,我们进行了多次技术革新,使得VISI-FLO成为市场上- 响亮的视镜流量指示器的产品品牌。VISI-FLO的产品有两个系列:标准1400系列和1500高压、高温系列。




OPW VISI-FLO® Sight Flow Indicators 可视流量指示器 PDF

产品优点:

独有的三年“不泄露”担保

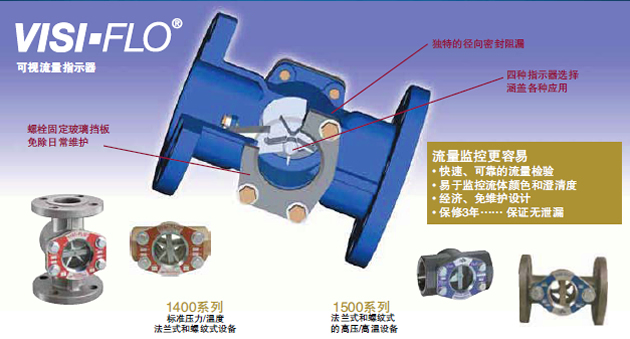

VISI-FLO的创新性径向密封设计为壳体和玻璃视镜的外径之间提供了恒定的、不间断的密封力。与传统平面密封(通常带拉杆设计)相比,上述密封方法提供了持续时间更长、密封效果更佳的密封性能。

OPW VISI-FLO Sight Flow Indicators 可视流量视镜视屏Video


产品尺寸的多样性

与大部分竞争对手部件(FJP)相比,本产品具有多种规格的尺寸。

无需维护

VISI-FLO独有的螺栓紧固壳体设计无需专门的维护或扭转工序。因此与使用拉杆来紧固视镜和密封壳体的产品相比,上述设计更安全、更可靠。

真空工作额定值

85.5%真空状态下,- 高可达635毫米(25英寸)汞柱。即等于12.3PSI真空压力。

OPW 1400 Series VISI-FLO®

1400系列VISI-FLO(标准压力/温度)
- 压力可达200PSIG
- 温度可达225F(107)

OPW 1500 Series VISI-FLO®

1500系列VISI-FLO(高压/高温)
- 压力可达400PSIG
- 温度达350F(177C)

OPW1600 OEM Series VISI-FLO®
1600OEM系列VISI-FLO
- 压力可达125PSIG
- 温度达200F(177C)


尺寸可互换——“FJP”装有法兰的VISI-FLO具有端对端尺寸的特点,可与Jacoby-Tarbox、Penberthy和其他制造商生产的其他装置相匹配。在3/4"、2"、3"和4"中“FJP”装置可用。







OPW VISI-FLO Sight Flow Indicators



OPW Engineered Systems offers a complete line of sight flow indicators, including the popular VISI-FLO series.Sight-flow indicators are a cost-effective and efficient way to visually monitor the flow of fluids and to determine if any problems exist at certain points along the industrial process line. VISI-FLO is the most thoroughly engineered sight-flow indicator on the market and is available in three series: the Standard 1400 Series, the 1500 High-Pressure/High-Temperature Series and the 1600 OEM Series.

Exclusive 3-Year "No-Leak" Guarantee: An innovative radial seal creates a constant and uninterrupted sealing force between the body and outside diameter of the glass lens for a longer-lasting and better seal than conventional flat seals
Maintenance-Free Design: Bolt-on-body design requires no special maintenance or torqueing sequence in order to prevent leaks, resulting in safer operation than units using tie rods to fasten the lens and seal to the body
Dimensional Interchangeability: Feature end-to-end dimensions that match Jacoby-Tarbox and Penberthy and other manufacturers' units. Available in 3/4", 2", 3" and 4" sizes



OPW Engineered Systems offers a complete line of sight flow indicators, including the popular VISI-FLO series.

VISI-FLO 1400 Series Sight Flow Indicators

VISI-FLO 1500 Series Sight Flow Indicators

VISI-FLO 1600 OEM Series Sight Flow Indicators

Downloads

OPW-ES Installation Operations Manual H32199PA
Visi-Flo Sight Flow Indicators Flyer
E-Coated Visi-Flo Flyer

VISI-FLO Reference Drawings
VISI-FLO Threaded_0.25-1in
VISI-FLO Threaded _1.25-2in
VISI-FLO Flanged_1in
VISI-FLO Flanged_1.5-2in
VISI-FLO Flanged_6-16in
VISI-FLO Flanged FJP_0.75in
VISI-FLO Flanged FJP_2in
VISI-FLO Flanged FJP_3-4in
VISI-FLO Flanged_3-4in





OPW VisiFlow 可视流量指示器应用

可视流量指示器的主要优势之一是其显着的通用性。例如,可用于:
- 在不同行业中。
- 监控并核实通过过滤器、冷却、入口/出口泵送管线以及许多其他工业过程的液体流动。
- 用于故障排除或用作量表、开关、工艺指标和其他控制装置的备用装置。

以下是可视流量指示器可适用的一系列示例。

- 发电厂

新发电厂:可视流量指示器可监控临界流体流量,例如水电发电机中泵送至涡轮机的润滑剂和冷却管线中的水。
老发电厂:在升级期间,可用新型的、更可靠的可视流量指示器代替老化型号(也可使用额外的指示器)。

- 废水处理

可通过可视流量指示器目视监控过滤过程。
- 常见的安装点:第二级助吹池泵送管线。
目的:证实已清除污泥,保证高效助吹。

- 石油行业

可通过可视流量指示器目视监控钻井泵的作业。VISI-FLO用于表示从井下液压清洗过程泵出的污浊液体。
指示器停止时,是对操作者的信号,表示未正确清理系统,需要采取纠正措施。

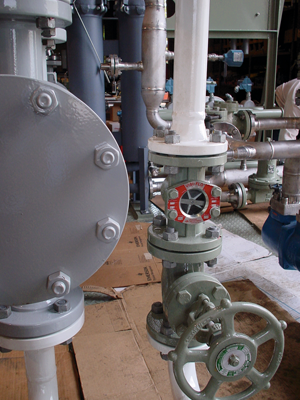

VisiFlow Applications Photo



- 化学工业

- 油漆及清漆处理厂:过滤器出现障碍时,可使用可视流量指示器提醒操作者。出现混合树脂的任何流速下降或变色情况时,表示需要使用新的过滤器。
- 蒸馏作业:可使用可视流量指示器和液体的透明度估计颜色和液体的透明度。琥珀色的液体颜色表示蒸馏适当;棕色表示该过程中断,要求进行纠正措施。
- 炼油厂:可使用可视流量指示器,监控从储罐底部排出的水。在指示器中观察到的油时,表示水已完全排出。
- 制造


在各种生产制造应用中可使用可视流量指示器,包括,例如,用于监控:

- 从压铸机制造设备中充氮蓄能器排出的液压油。
- 合适的冷却液流量对焊机运行是很重要的。
- 工艺流体高效过滤。

- OEM市场
在大量OEM应用中使用的可视流量指示器,包括,例如:
- 压缩机制造商应在其产品上进行安装,从而,- 终用户在运行时可监控水流至压缩机头的情况。
- 脱脂去焊设备制造商使用,监控清洗操作中的循环溶剂,并确定蒸馏/回收工艺的效率。
- 使用蒸发器和过滤系统制造商,监控出口管线中的颜色和液体的透明度,并确认入口管线上适当的液体流入情况。

- 其他可能应用:
- 其他可能应用:
- 在锅炉给水管路上
- 出现障碍时,使用蒸汽疏水阀。
- 出现障碍时,使用蒸汽疏水阀。
- 在冷却塔线上
- 在蒸馏过程中
- 在造纸机冷凝线上
- 在水冷却空气压缩机上
- 在容器底部,观察是否为空。
- 在机器轴承的润滑油管上
- 在飞机运油车上
- 在溶剂回收系统中
- 在脱盐设备上
- 如有可能,使用液体的地方,就可以使用VISI-FLO!

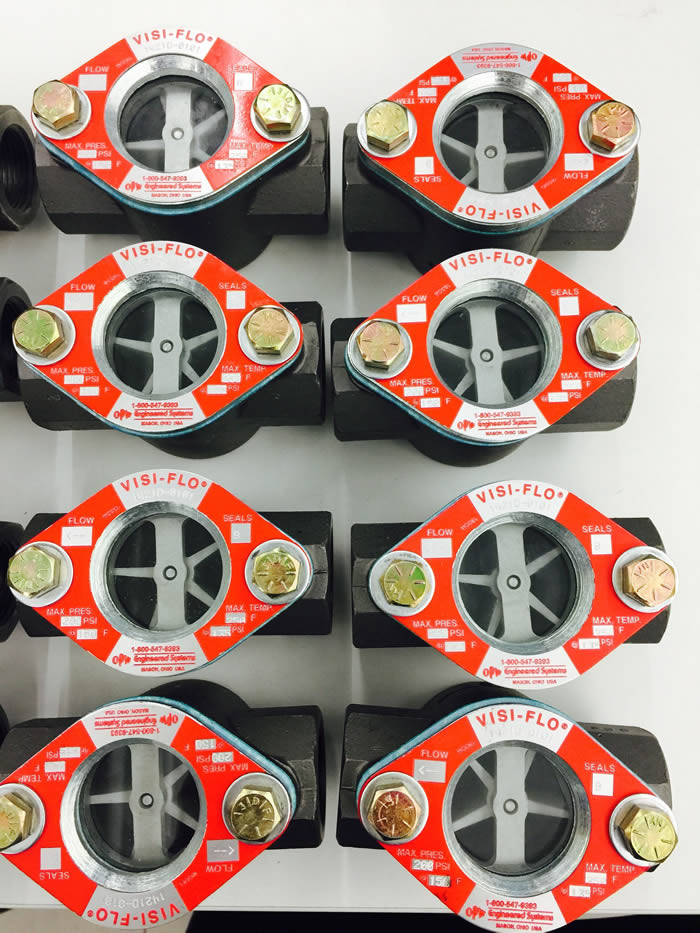

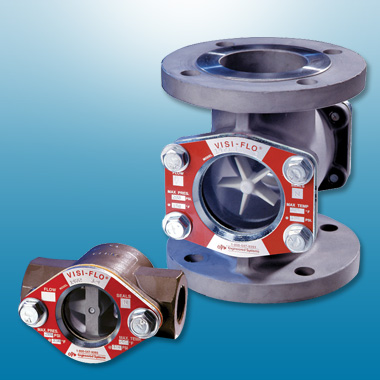

- OPW VisiFlow 可视流量指示器、流量视镜实物照片



- VISI-FLO Sight Flow Indicators Allow Positive Flow Check
VII-FLO视线流量指示器允许正流量检查
